Контактные зажимы для силовых трансформаторов марки ТМ предназначены для обеспечения надежного контакта шинопроводов трансформаторной подстанции cо стороны НН с токоведущими частями выводов силового трансформатора со стороны НН, а так-же для уменьшения влияния последствий переходных процессов в электрической сети.

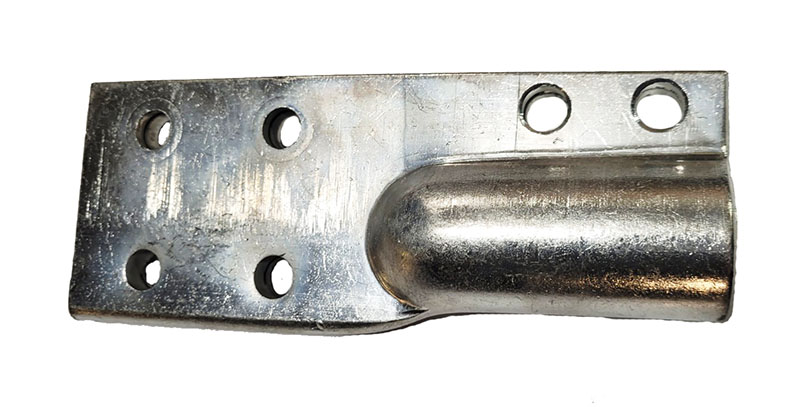

Зажим изготовлен из электротехнической меди с луженным покрытием.
Номинальный ток, А |
Диаметр резьбы D, мм |

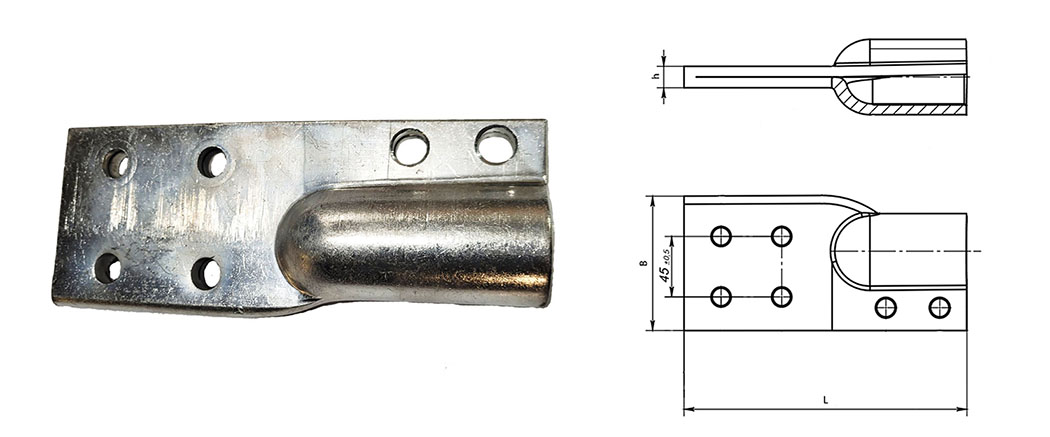

L, мм | d, мм | B, мм | h, мм |
160 | М12×1,75 | 135 | 11 | 50 | 8 |
250 | М16×2 | 135 | 11 | 50 | 8 |
400 | М20×2,5 | 150 | 11 | 55 | 8 |
630 | М27х1,5 | 160 | 11 | 67 | 10 |
1000 | М33х2 | 200 | 13 | 78 | 14 |
1600 | М42х3 | 210 | 13 | 105 | 16 |
2500 | М48х3 | 210 | 13 | 105 | 16 |
