Штыревой аппаратный зажим АШМ предназначен для присоединения проводов к медному выводу аппарата или трансформатора.

Зажим штыревой АШМ позволяет осуществить присоединение к медному резьбовому штырю как медных проводов (с помощью зажимов А2М), так и алюминиевых и сталеалюминиевых проводов с помощью зажимов А2А.

Зажим АШМ состоит из корпуса с лапкой, отверстие в корпусе выполнено по диаметру присоединяемого штыря. Цилиндрический конец корпуса зажима АШМ имеет шесть продольных щелей, позволяющих стягивать корпус зажима на штыре с помощью алюминиевых хомутов и болтов. Корпус зажима изготовлен из латуни.

Марка	d	B	H	Маса, кг
АШМ-12-1	М12	85	61	1,23
АШМ-16-1	М16	87	63	1,22
АШМ-20-1	М20	89	65	1,27
АШМ-27-1	М27	98	74	1,64

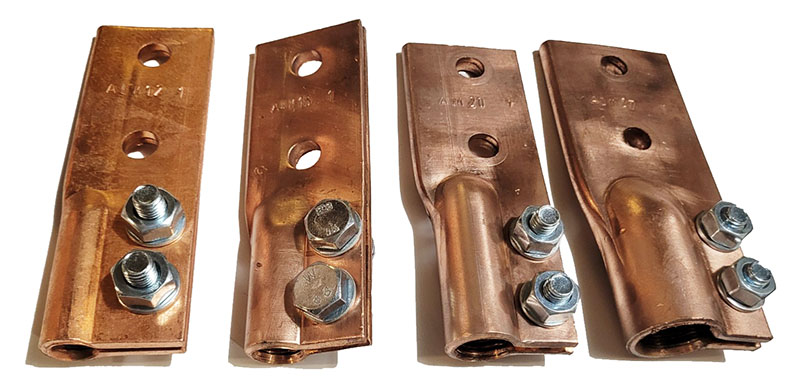

Также наше предприятие изготавливает медные аппаратные штыревые зажимы аналог АШМ.

Марка меди М1.

Зажимы комплектуются метизами для установки.

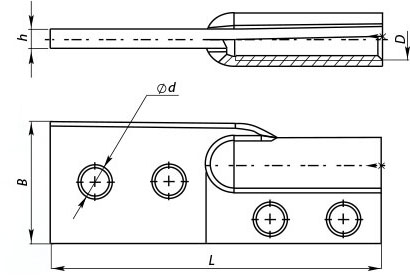

Наименование	Диаметр резьбы D, мм	L, мм	d, мм	B, мм	h, мм
АШМ 12-1	М12×2	135	11	50	8
АШМ 16-1	М16×2	135	11	50	8
АШМ 20-1	М20×2,5	150	11	55	8
АШМ 27-1	М27х1,5	160	11	67	10
АШМ 30-1	М30х2	160	11	67	10
АШМ 33-1	М33х2	200	13	78	14
