Зажимы аппаратные литые с омедненным покрытием поверхностей для открытых распределительных устройств

 ТУ У 31.2-31377000-002:2009

Аппаратные зажимы

Зажимы аппаратные применяются для присоединения алюминиевых и сталеалюминиевых проводов методом опрессовки с дальнейшим подсоединением их к плоским выводам электротехнических аппаратов при монтаже открытых распределительных устройств. Первая буква обозначения “А” — аппаратный, вторая цифра “1”- одно отверстие в контактной лапке, третья буква “А”- для присоединения алюминиевых и сталеалюминиевых проводов, четвертая цифра, например, “120”- сечение провода в мм2, для которого предназначен зажим.

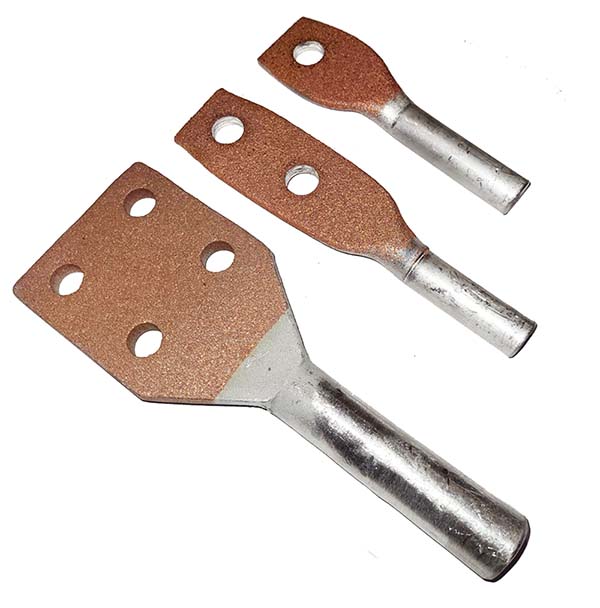

Зажимы аппаратные могут изготавливаться с покрытием контактной поверхности медью методом плазменного напыления.

Аппаратные зажимы

Типоразмер
зажима
Провода по ГОСТ 839-80 Размеры, мм Масса,
кг
Марка Диаметр, мм L l1 l2 B S D d
A1A25 А25; АС25/4,2  6,4-6,9 110 50 60 40 8,0 14 7,0 0,059
A1A35 A35; AC35/6,2 7,5-8,4 110 50 60 40 8,5 16 8,5 0,066
A1A50 A50; AC50/0,8 9,0-9,6 110 50 60 40 9,0 18 10 0,074
A1A70 A70; AC70/11 10,7-11,4 120 55 70 40 9,0 22 12 0,099
A1A95 A95; AC95/16 12,3-13,5 120 55 70 40 9,0 24 14 0,105
A1A120
A120; A150;
AC120/19; AC120/27
14,0-15,8 130 55 80 40 9,0 26 16 0,120
A1A150
A185; AC150/19;
AC150/24; AC150/34
16,8-17,5 130 55 80 40 10 28 18 0,132
A2A25 A25; AC25/4,2 6,4-6,9 150 90 60 40 8,0 14 7,0 0,090
A2A35 A35; AC35/6,2 7,5-8,4 150 90 60 40 8,5 16 8,5 0,100
A2A50 A50; AC50/8,0 9,0-9,6 150 90 60 40 9,0 18 10 0,110
A2A70 A70; AC70/11 10,7-11,4 165 95 70 40 9,0 22 12 0,140
A2A95 A95; AC95/16 12,3-13,5 165 95 70 40 9,0 24 14 0,146
A2A120
A120; A150;
АС120/19; AC120/27
14,0-15,8 175 95 80 40 9,0 26 16 0,163
A2A150
A185; AC150/19;
AC150/24; AC150/34
16,8-17,5 175 95 80 40 10 28 18 0,180
A2A185
A240; AC185/24;
AC185/29; AC185/43;
AC205/27
18,8-20,0 185 95 90 40 10,5 32 20,5 0,226
A2A240
A300; AC240/32;
АС240/39; AC240/56
21,6-22,4 195 100 100 60 11 36 23 0,339
A2A300
A350; AC300/39;
AC300/48; AC300/66;
AC300/67; AC330/30;
AC330/43; AC400/18;
A400; AC400/22
24,0-26,6 200 100 100 60 13 46 27 0,533
A2A400
A450; A500; A550;
АС400/51; AC400/64;
АС400/93; AC450/56;
АС500/26; AC500/27;
АС500/64; AC300/204
27,3-30,6 215 100 120 60 14 52 31 0,682
A4A70 А70; АС70/11 10,7-11,4 170 100 70 80 10 22 12 0,256
A4A95 A95; AC95/16 12,3-13,5 170 100 70 80 10,5 24 14 0,272
A4A120
A120; AC150;
AC120/19; AC120/27
14,0-15,8 180 100 80 80 10,5 26 16 0,289
A4A150
A185; AC150/19;
AC150/24; AC150/34
16,8-17,5 180 100 80 80 10,5 28 18 0,296
A4A185
A240; AC185/24;
AC185/29; AC185/43;
AC205/27
18,8-20,0 190 100 90 80 10,5 32 20,5 0,337
A4A240
A300; AC240/32;
AC240/39; AC240/56
21,6-22,4 195 100 100 80 11 36 23 0,390
A4A300
A350; A400
AC300/39; AC300/48;
AC300/66; AC300/67;
AC330/30; AC330/43;
АС400/18; AC400/22
24,0-26,6 200 100 100 80 13 46 27 0,594
A4A400
A450; A500; A550;
AC400/51; AC400/64;
AC400/93; AC450/56;
AC500/26; AC500/27;
AC500/64; AC300/204
27,3-30,6 220 100 120 80 14 52 31 0,777
