Наконечники кабельные алюминиевые со срывным болтом

НАКОНЕЧНИКИ БОЛТОВЫЕ 2НБ 25-20, 2НБ 70-120, 2НБ 150-240
наконечники алюминиевые со срывным болтом

Алюминиевые кабельные наконечники, закрепляемые болтами со срывной головкой, предназначены для оконцевания проводов и кабелей с алюминиевыми жилами сечением от 25 до 300 мм2 и напряжением до 35 кВ.

Обозначение типа
наконечника
Сечение соединяемых
жил
по ГОСТ 22483-77, мм2
Размеры, мм
наконечников винтов
L1 L2 d1 d2 d3 d4 d5 S
2НБ 25-50 25, 35, 50 70 34 11 20 М12х1,25 10 7,3 12
2НБ 70-120 70, 95, 120 80 42 17 28 М16х1,5 12 8,3 17
2НБ 150-240 150, 185, 240 100 53 23 35 М16х1,5 16 8,3 17

НАКОНЕЧНИКИ БОЛТОВЫЕ 1НБ 25-20, 1НБ 70-120, 1НБ 150-240
наконечник со срывным болтом 1НБ

Обозначение типа
наконечника
Сечение соединяемых
жил
по ГОСТ 22483-77, мм2
Размеры, мм
наконечников
L1 L2 d1 d2 d3 d4
1НБ 25-50 25, 35, 50 60 26 10 20 М12х1,25 10
1НБ 70-120 70, 95, 120 72 34 17 28 М16х1,5 12
1НБ 150-240 150, 185, 240 85 38 23 35 М16х1,5 16

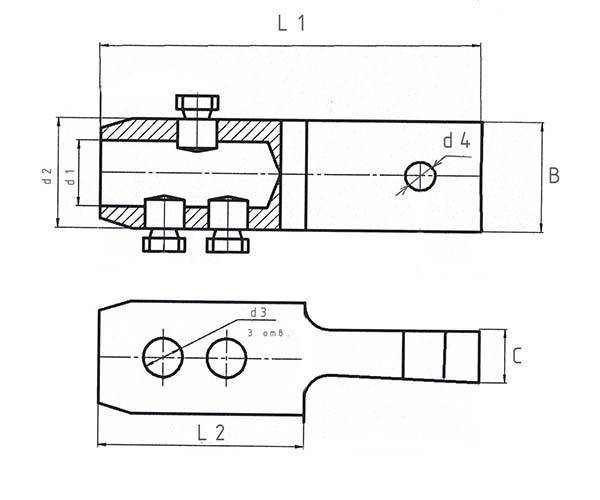

НАКОНЕЧНИК БОЛТОВОЙ НБ 400

наконечник болтовой НБ400
Наконечник болтовой НБ 400 изготавливается в двух исполнениях: с тремя и с пятью болтами (с длиной 134 мм и 160 мм соответственно).
наконечник болтовой НБ400

Обозначение типа
наконечника
Сечение соединяемых
жил
по ГОСТ 22483-77, мм2
Размеры, мм
наконечников
L1 L2 d1 d2 d3 d4 B C
НБ 400 400 134 70 27 46 М16х1,5 12,5 46 16

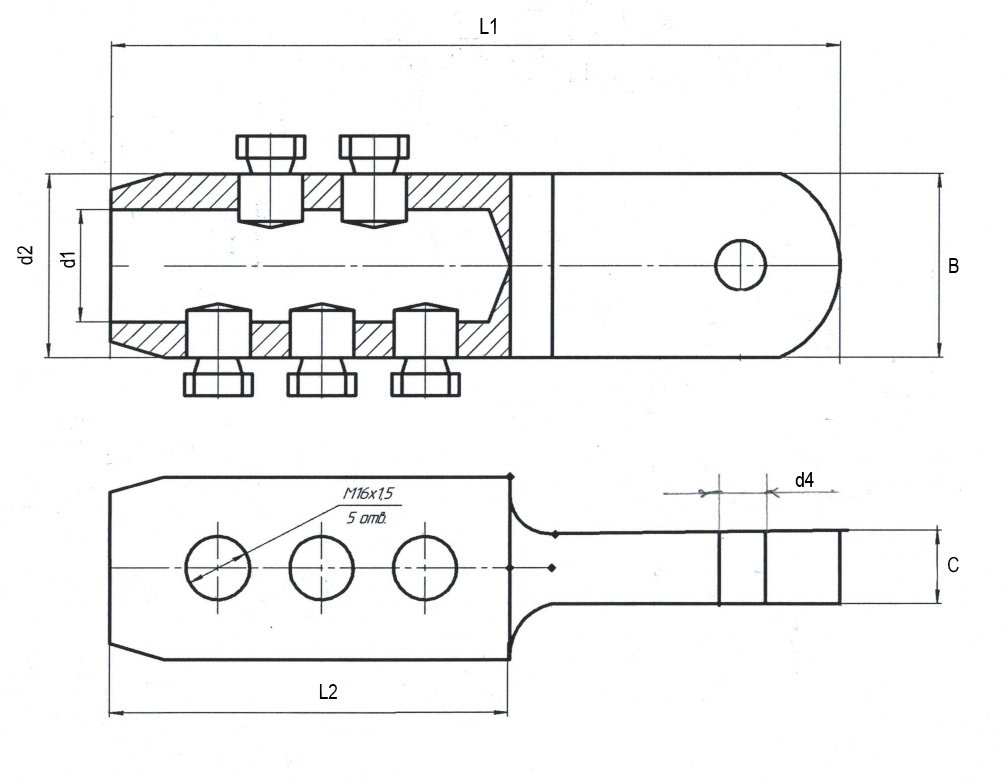

НАКОНЕЧНИК БОЛТОВОЙ НБ 400, НБ 500
наконечник болтовой НБ500
наконечник болтовой НБ500

Обозначение типа
наконечника
Сечение соединяемых
жил
по ГОСТ 22483-77, мм2
Размеры, мм
наконечников
L1 L2 d1 d2 d3 d4 B C
НБ 400 400 160 95 27 46 М16х1,5 12,5 46 16
НБ 500 500 183 100,5 28 46 М16х1,5 12,5 46 16
